氣體管道工程施工設計流程，氣體管道工程施工設計流程是一個復雜且需要高度注意細節的過程，以下是對該流程的詳細介紹：

一、確定施工范圍和要求

根據工程的實際需求，明確氣體管道的起點、終點、尺寸、材料、敷設深度以及連接處細節等。

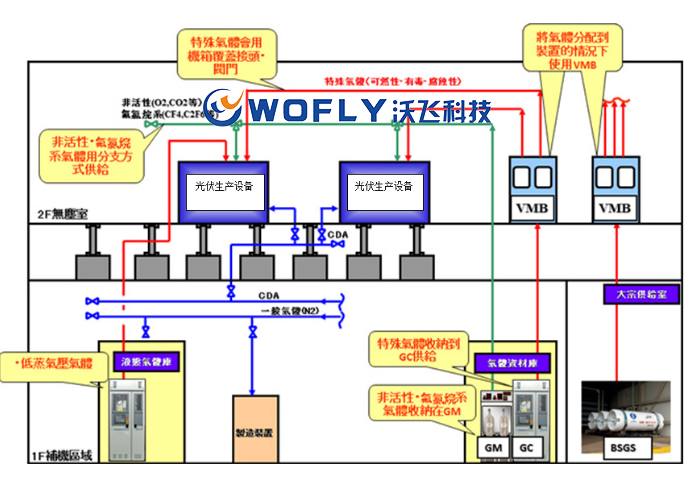

考慮到氣體的性質（如易燃、易爆、有毒、惰性等）進行分區布置，將具有相似性質的氣體管道集中在一起，便于管理和維護，同時降低安全風險。

二、設計施工方案

工程師根據施工范圍和要求，繪制詳細的施工圖紙和方案，包括管道的敷設路徑、施工流程和施工時間計劃等。

圖紙應經過審批并符合相關規范，確保施工方案的可行性和安全性。

三、選擇材料和設備

根據施工方案和要求，選擇適合的管道材料（如鋼管、不銹鋼管等）、管道支架、閥門、管道連接件等。

對于特殊用途的氣體，如超凈氣體，需要選擇更高質量的材料，如雙真空熔化不銹鋼。

確保所有材料和設備的質量符合相關標準，并準備必要的設備和材料。

四、施工準備與加工處理

根據施工圖紙和方案要求，準備好所需的管道材料、閥門、法蘭等。

對管道進行切割、打孔、開口等加工處理，以滿足尺寸要求。

加工過程中應注意保持管道的清潔和完整性，避免對管道造成損傷。

五、組裝預制管段

將加工好的管道組裝成預制管段，包括連接法蘭、安裝閥門等。

在組裝過程中，應確保管道的連接處密封良好，閥門和附件的安裝位置正確。

六、施工安裝

根據施工圖紙和方案，確定管道的敷設路徑，并在施工現場進行相應的標線和挖掘工作。

將預制好的管段運輸?shù)绞┕がF(xiàn)場，進行管道的敷設和連接。注意管道的坡度和支架的設置，確保管道的穩定性和可靠性。

在管道的連接處安裝法蘭、閥門和管道連接件，并進行密封處理，確保管道的密封性和連通性。

七、測試與調試

對安裝完成的管道進行壓力測試，以檢查管道的強度和密封性。測試壓力應為工作壓力的1.25倍，試壓規定時間后，壓力表讀數變化應小于0.5%。

通過泄漏檢測儀器或方法，檢查管道是否存在泄漏點。

對管道系統進行調試，確保閥門、儀表等設備的正常工作。

八、施工驗收與歸檔

提交施工驗收單，邀請相關單位進行竣工驗收。驗收內容包括管道的質量、安全性、功能性等方面。

收集、整理施工過程中的相關資料，如施工圖紙、材料合格證、施工記錄等。

將施工驗收報告、竣工圖紙等竣工資料歸檔保存。

      氣體管道工程施工過程中，應嚴格遵守安全與環保規定，確保施工人員的安全和環境的保護。同時，應加強對施工質量的監控和管理，確保氣體管道工程的施工質量和安全性。
