集中式氣體輸送系統的優點第一篇

當大量使用氣體時，集中式氣體輸送系統是實際必需的。一個精心設計的輸送系統將降低運營成本、提高生產力并增強安全性。集中式系統將允許將所有鋼瓶合并到一個存儲位置。將所有鋼瓶集中在一處，將簡化庫存控制，簡化和改進鋼瓶處理。氣體可以按類型分離以提高安全性。

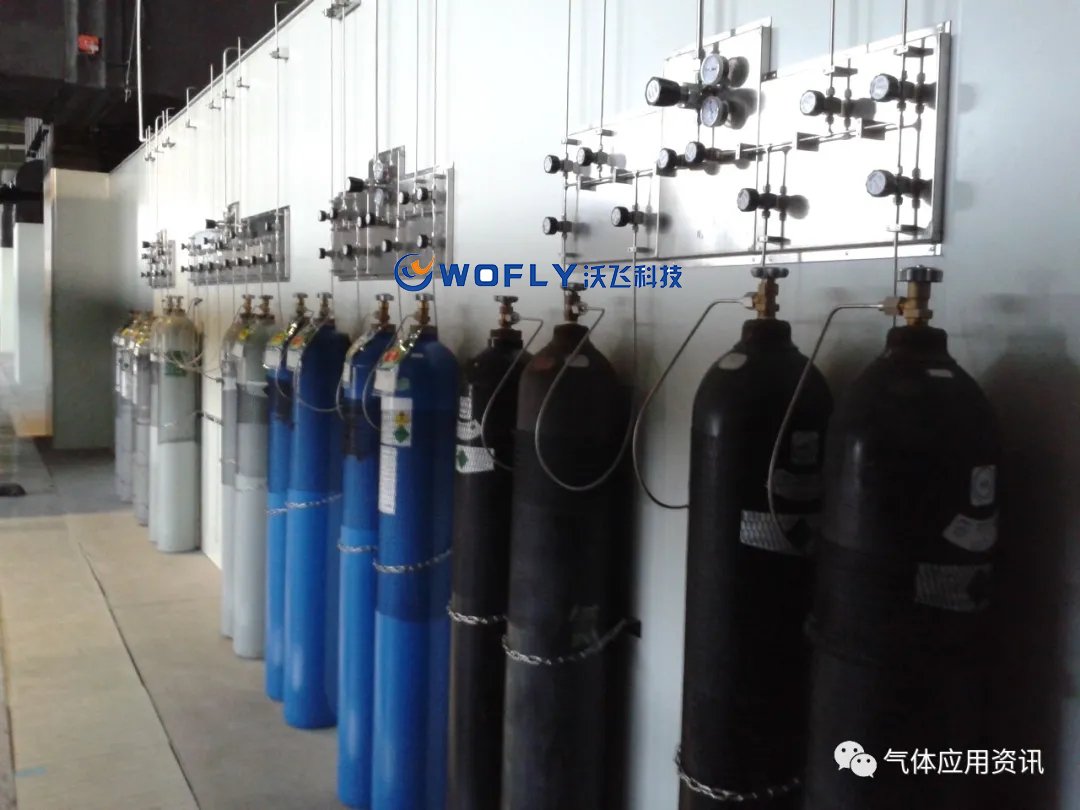

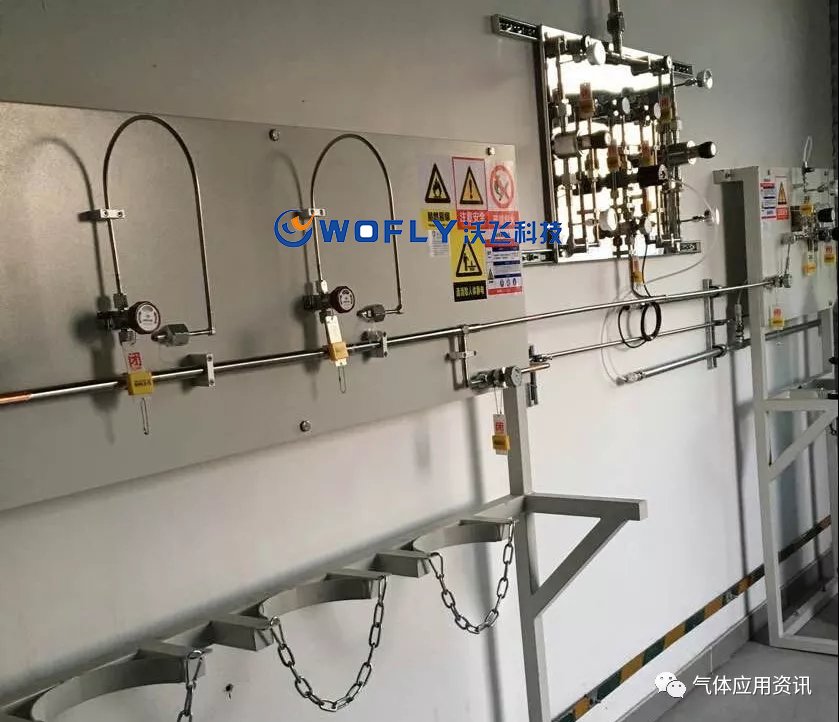

在集中式系統中，更換氣缸的頻率降低了。它是通過將多個氣瓶連接到組中的歧管來實現的，這樣一個組可以安全地排氣、補充和吹掃，而第二個組提供連續的氣體服務。這種類型的歧管系統可以為多種應用甚至整個設施供應氣體，無需為每個使用點配備單獨的氣瓶和調節器。

由于氣瓶切換可以通過歧管自動完成，因此一排氣瓶將被均勻排氣，從而提高氣體利用率并降低成本。由于氣瓶更換將在隔離、受控的環境中進行，因此輸送系統的完整性將得到更好的保護。這些系統中使用的氣體歧管應配備止回閥以防止氣體回流和清除組件以消除更換期間污染物進入系統。此外，大多數氣體輸送系統都可以配置警報，以指示何時需要更換氣瓶或氣瓶組。

純度

每個使用點所需的氣體純度水平對于設計氣體輸送系統極為重要。使用如上所述的集中式系統可以簡化保持氣體純度。施工材料的選擇應始終一致。例如，如果使用的是研究級氣體，則應使用所有不銹鋼結構和無隔膜密封截止閥來消除氣流的污染。

一般來說，三個級別的純度足以描述幾乎所有應用。

第一級，通常被描述為多用途應用，具有最不嚴格的純度要求。典型應用可能包括焊接、切割、激光輔助、原子吸收或 ICP 質譜。用于多用途應用的歧管經過經濟設計，以確保安全和便利?？山邮艿慕ㄖ牧习S銅、銅、Teflon?、Tefzel? 和 Viton?。填充閥，例如針閥和球閥，通常用于切斷流量。按此級別制造的氣體分配系統不應與高純度或超高純度氣體一起使用。

第二個級別稱為高純度應用，需要更高級別的防污染保護。應用包括激光諧振腔氣體或色譜，其中使用毛細管柱且系統完整性很重要。結構材料類似于多用途歧管，不同之處在于流量截止閥是無隔膜組件，以防止污染物擴散到氣流中。

第三級被稱為超高純度應用。該級別要求氣體輸送系統中的組件具有最高級別的純度。氣相色譜中的痕量測量是超高純度應用的一個例子。必須選擇此級別歧管的潤濕材料，以最大限度地減少痕量組分的吸附。這些材料包括 316 不銹鋼、Teflon?、Tefzel? 和 Viton?。所有管道都應經過 316SS 清潔和鈍化。流量截止閥必須是無隔膜組件。

認識到適用于多用途應用的組件可能會對高純度或超高純度應用的結果產生不利影響，這一點尤為重要。例如，調節器中氯丁橡膠隔膜的排氣會導致過度的基線漂移和未解析的峰。
